RFT - Abstimmeinheit AE-01

VYSOKOFREKVENČNÍ ZÁTĚŽ VYSÍLAČE KN1-E

Základní technické parametry

Typ zařízení:Vysokofrekvenční zátěž
Pracovní rozsah: 0-30 MHz
Impedance: 60 Ohm
Vykonové zatížení: 1 kW trvale
Napájení 3x220/380V 50 Hz
Hmotnost: 28 Kg
Rozměry: mm

Zařízení sloužilo pro zatížení výstupu vysílače při zkoušení a opravách. Součástí přístroje je i vysokofrekvenční relé ovládané z vysílače, takže mohl být za provozu trvale připojen mezi vysílač a napaječ antény. Relé přepíná výstup vysílače buďto do antény, nebo do zátěže.
Hlavním prvkem je precizně vyrobená vysokofrekvenční zátež s bezindukčním rezistorem na keramické trubce.
Chlazení obstarává ventilátor poháněný třífázovým motorkem a výkonu 25W, stejný je i v koncovém stupni vysílače.

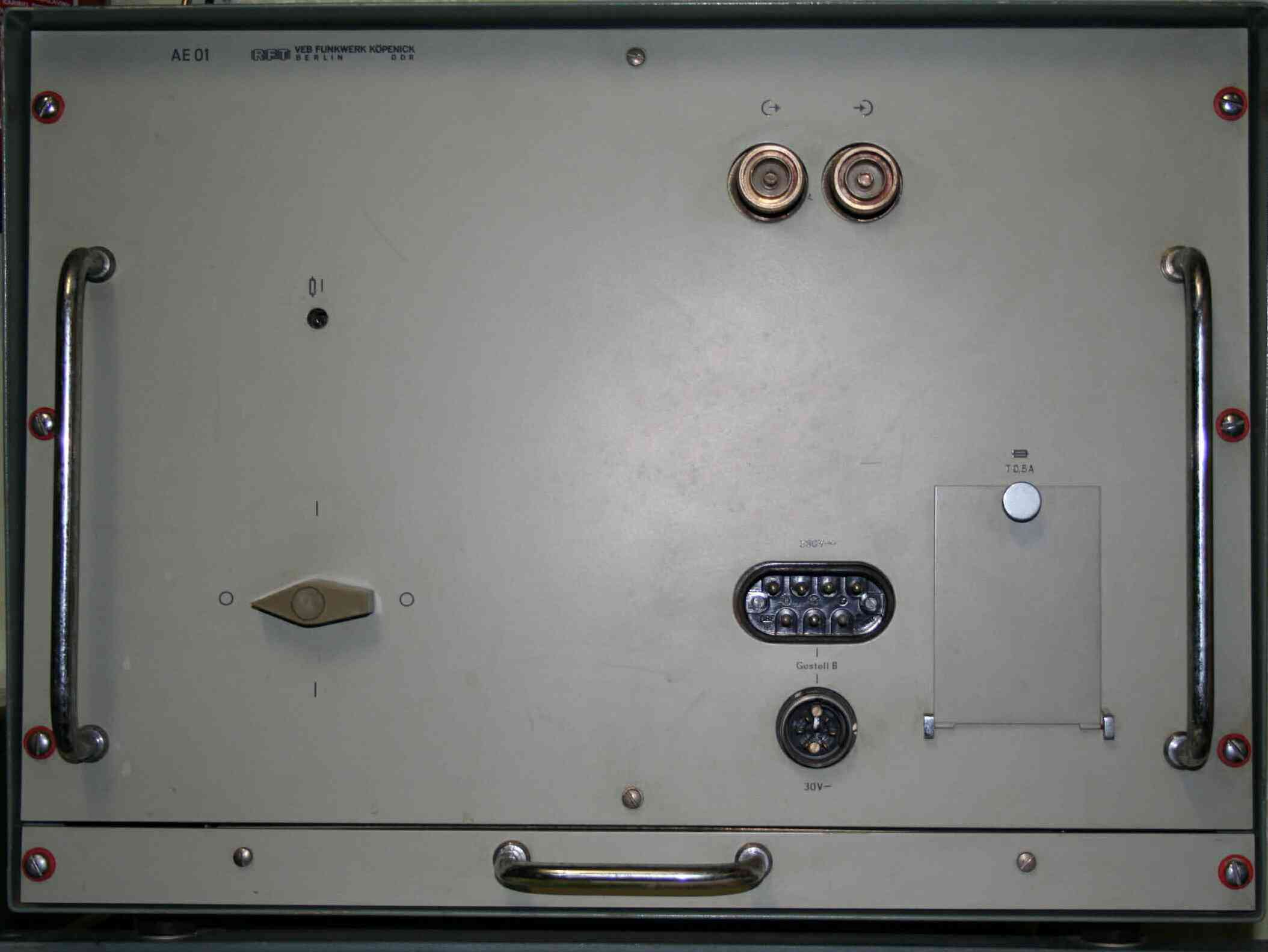

Na předním panelu je hlavní vypínač, konektory 6/16" pro připojení vysílače a antény, kontrolka signalizující že je vysílač přepnut do záteže, a konektory pro připojení sítového napájeni a ovládacícho napětí 24V.
Ten úzký panel s držadlem v dolní části bedny je vyjímatelný filtr proti prachu.

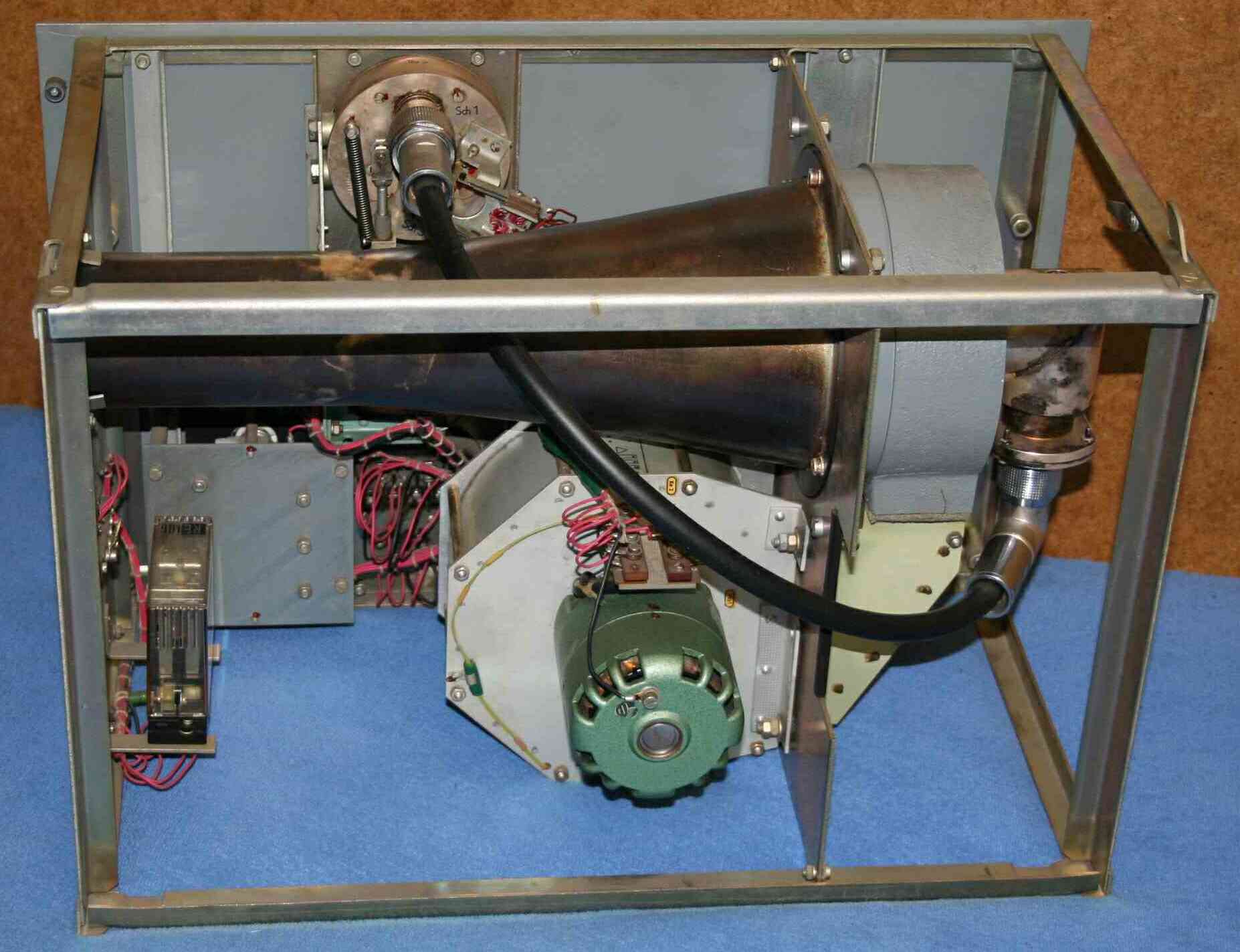

Pohled na vnitřek přístroje:

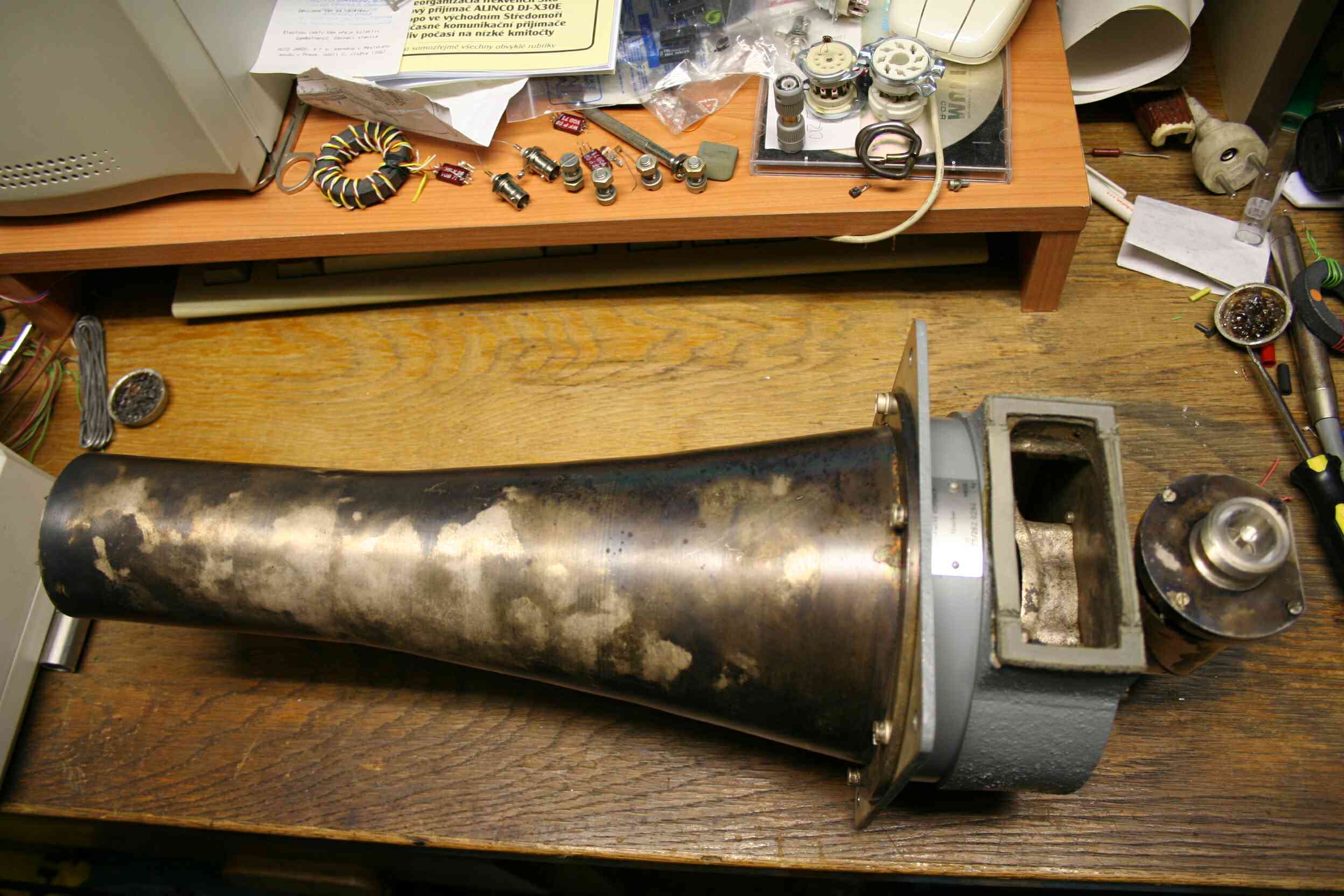

Vymontovaná zátěž z rámu:

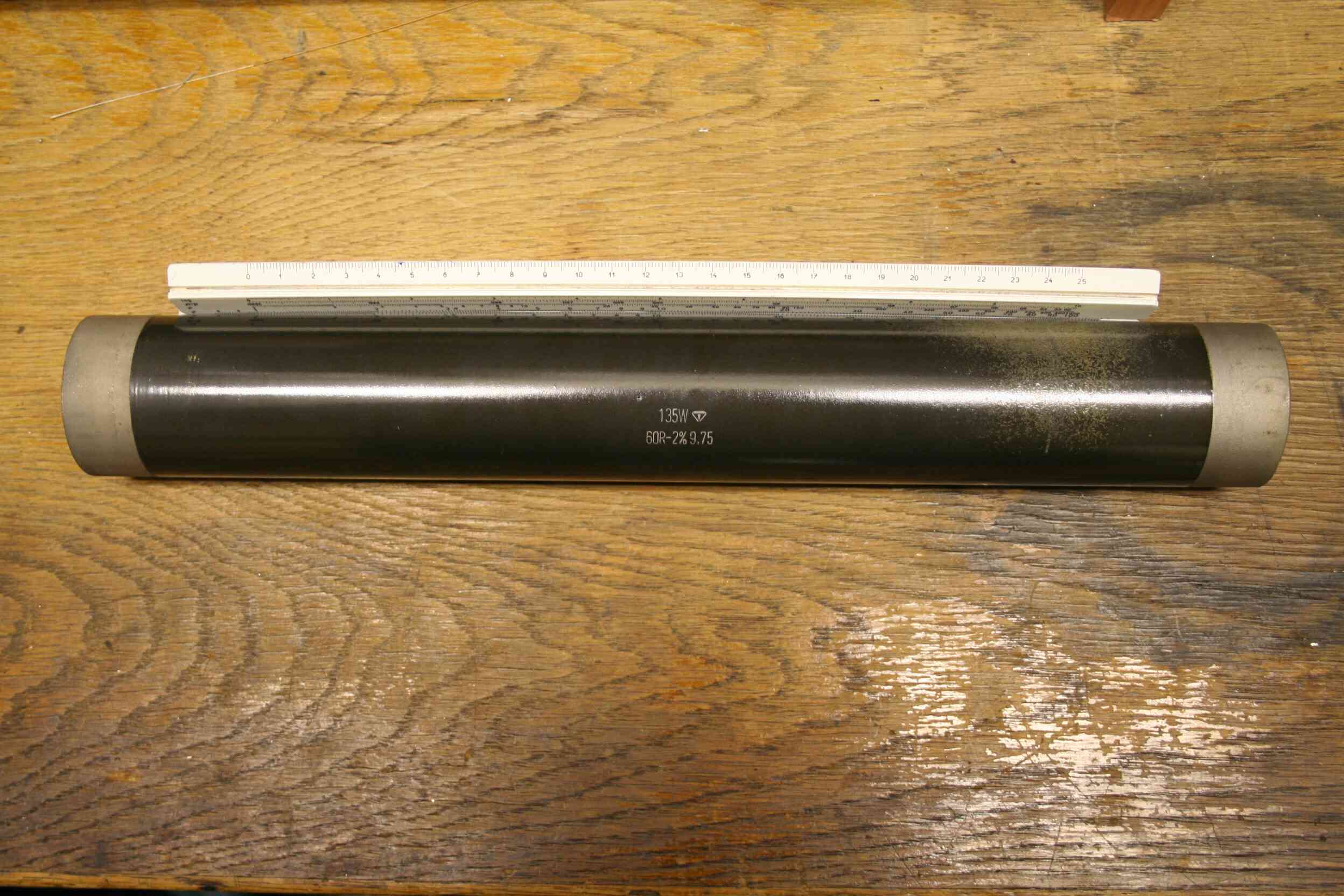

Srdcem zařízení je bezindukční vrstvový odpor:

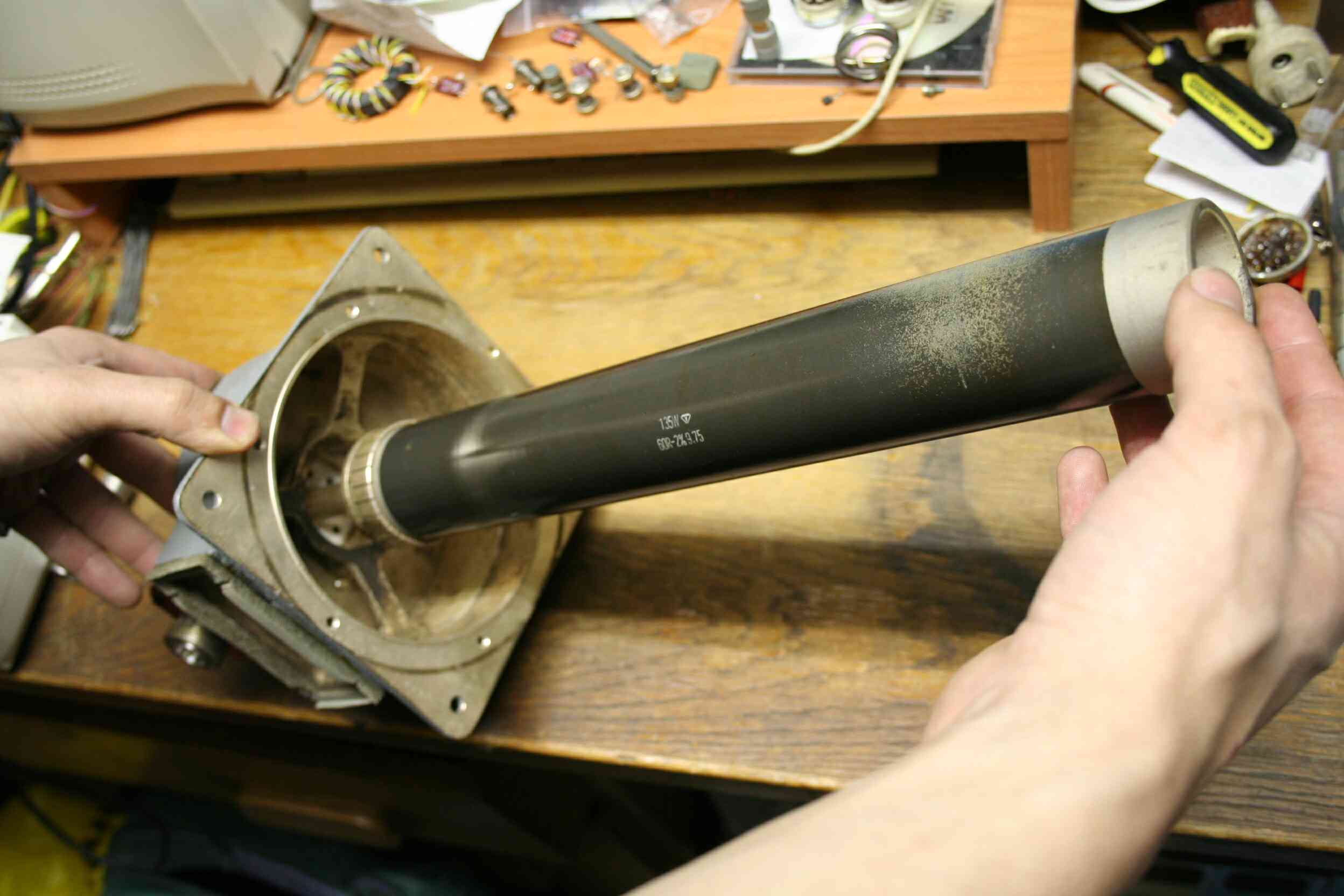

Částečne rozebraná zátěz:

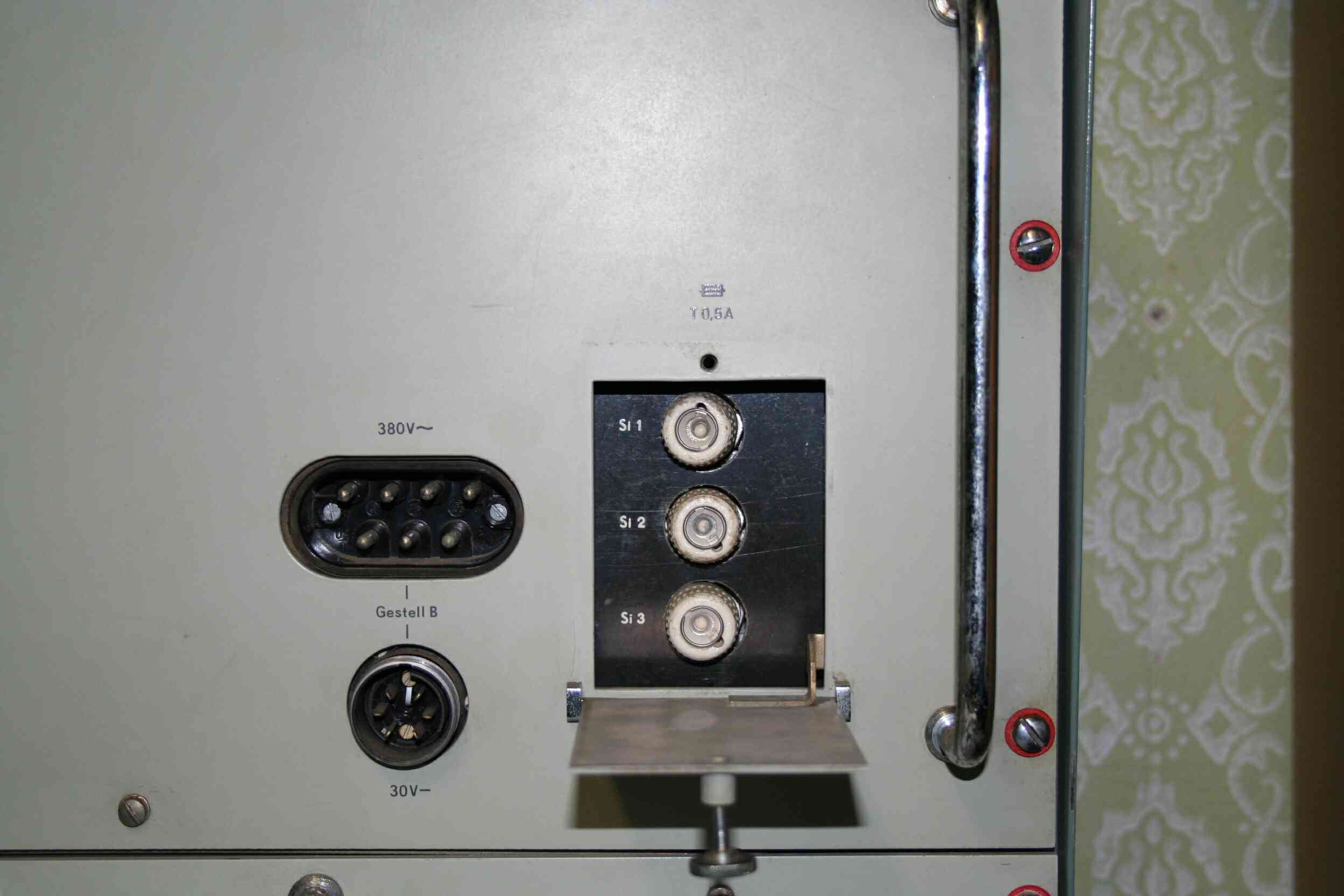

Pojistky pod odklápěcím krytem (výborné na odložení hrnku s kafem :-) ):

73! Michal OK1-36111 Mail - ekd300(zavinac)seznam.cz
