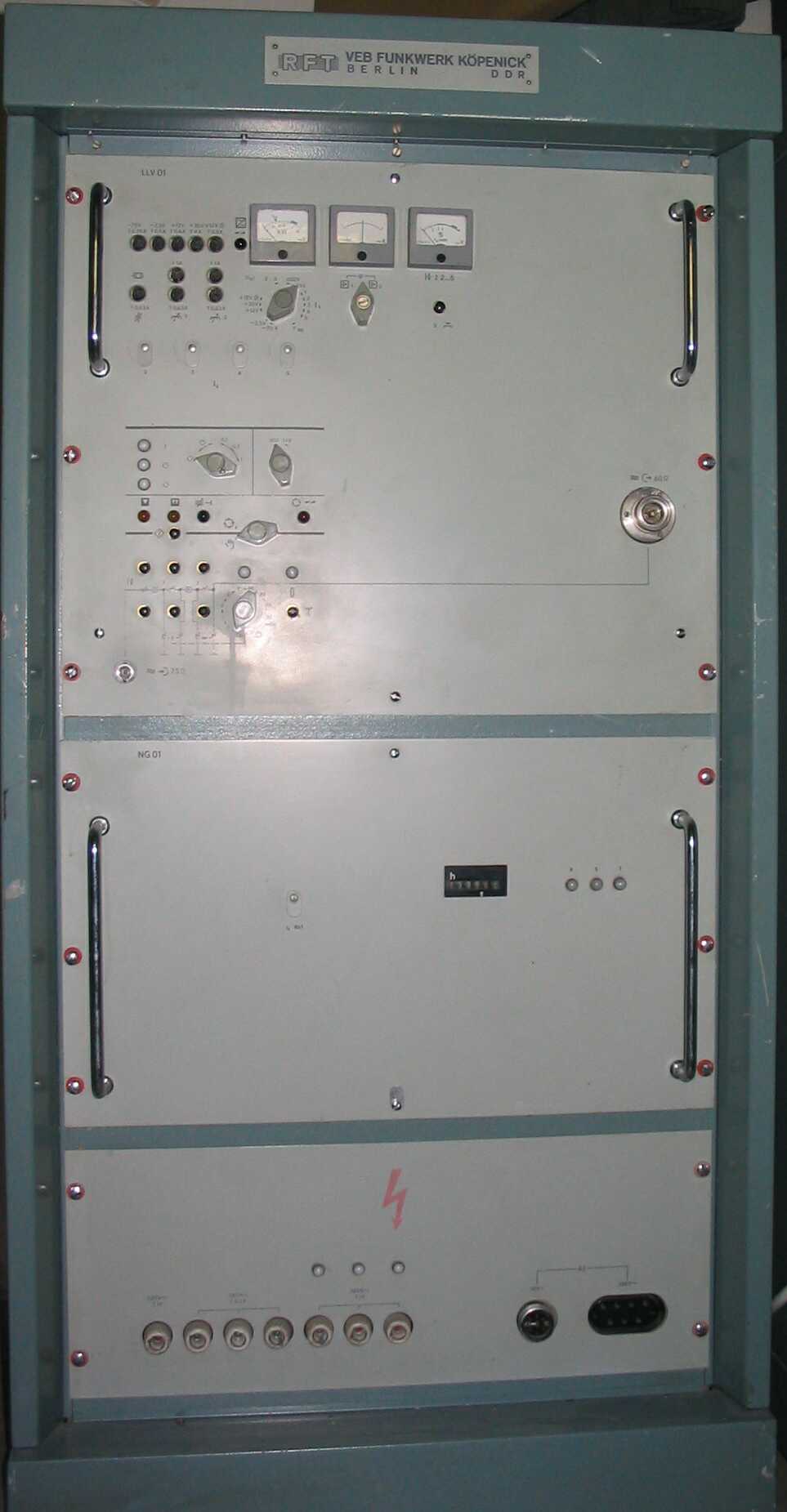

RFT - Linearsenderverstärker - LSV-01

LINEÁRNÍ ZESILOVAČ VÝKONU Z VYSÍLAČE KN1-E

Základní technické parametry

Typ zařízení: Lineární zesilovač výkonu 1kW pro krátké vlny
Pracovní rozsah: 1,6-30 MHz
Vstupní uroveň: 1 V / 75 Ohm
Výstup: 1 kW / 60 Ohm
Napájení: 3x220/380V 50 Hz
Hmotnost: cca 230 Kg
Rozměry: 600 x 620 x 1250 mm

Zařízení se skládá ze dvou zásuvných bloků, zdroje NG01 a zesilovače LLV01, které jsou zamontovány v plechové skříni. Zesilovač je osazen pěti elektronkami RE025XA, jedna je v budiči a pracuje ve třídě A, zbylé čtyři jsou zapojeny paraelně v koncovém stupni a pracují ve třídě AB. Předzesilovač je osazen Tranzistorem KT 907 sovětské výroby. Regulace výstupního výkonu je ve třech stupních 0.1, 0.3 a 1 kW, přepínačem na předním panelu. Ladění zesilovače je poloautomatické, přepínačem na předním panelu se předvolí kmitočtové pásmo, na vstup se přivede vf signál s úrovní 1-1.8V, na výstup se připojí umělá zátež a stiskne se tlačítko automatického ladění Nejdříve se podle navoleného kmitočtového pásma provede hrubé ladění, pak jemné ladění budiče, poté jemné ladění koncového stupně. Nakonec se nastaví výstupní úroveň na 1 kW. Pokud zesilovač spolupracoval s originálním modulátorem dostal od něj údaj o kmitočtu a ladění probíhaho zcela automaticky, stačilo stisknout tlačítko start.
